Mise en assec des douves du château de Chamerolles (Loiret) par batardeaux souples

Cas 02

Assèchement localisé des douves pour reprise de fondations et rejointoiement du mur, avec batardeaux souples Water-Gate© en installation en U, pompage et appui sur échafaudage.

Installation en U

Milieu Monument historique

En U

Entretien / maintenance d’ouvrage

Rénovation des douves – Château de Chamerolles : mise en assec en U

Contexte du projet

Les douves extérieures du château de Chamerolles présentaient une dégradation avancée du mur Sud-Est, menaçant l’intégrité de l’ouvrage. Une mise en assec était nécessaire afin de permettre la reprise des fondations et la restauration des maçonneries.

Solution technique retenue

  • Installation de batardeaux souples Water-Gate© en configuration en U pour créer un assèchement localisé.
  • Mise en place d’un pompage d’environ 230 m³/h pour évacuer l’eau stagnante.
  • Appui du dispositif sur la géométrie des douves et les structures d’échafaudage existantes.

Mise en oeuvre

  • Fond vaseux / limoneux nécessitant une attention particulière à la stabilité.
  • Découverte d’une voie d’eau sous le mur lors du pompage, nécessitant un élargissement du périmètre d’intervention.
  • Travail en site patrimonial classé, avec contraintes d’exploitation et de sécurité.

Impacts et mesures environnementales

  • Intervention réalisée en site patrimonial classé avec contrôle des rejets d’eau, limitation des nuisances sonores et réduction des apports de matériaux.
  • L’utilisation de batardeaux souples a permis de minimiser l’empreinte logistique par rapport à des solutions lourdes de type big bags.

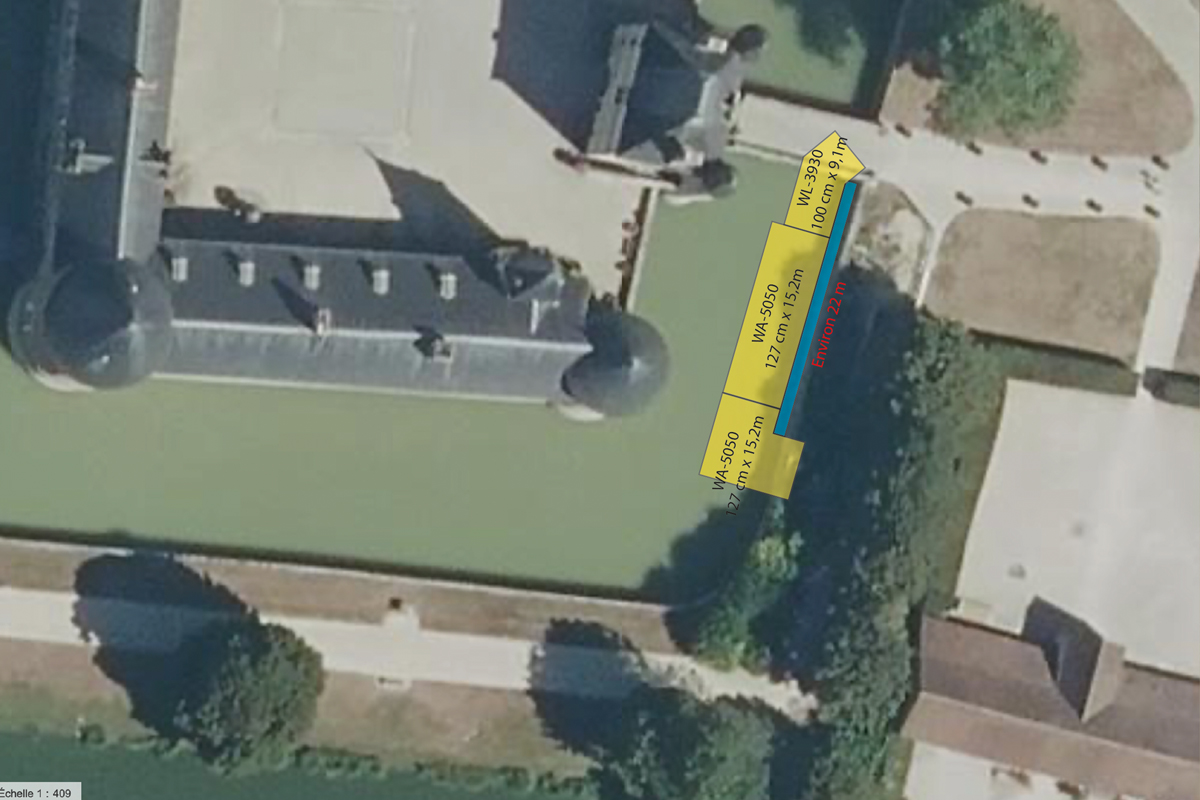

Plan de pose des batardeaux souples Water-Gate en U dans les douves du château de Chamerolles, appui sur culée du pont-levis et mur avec renard hydraulique.

Plan d’installation en U dans les douves du château de Chamerolles – zone de travail 22 m × 1,2 m.

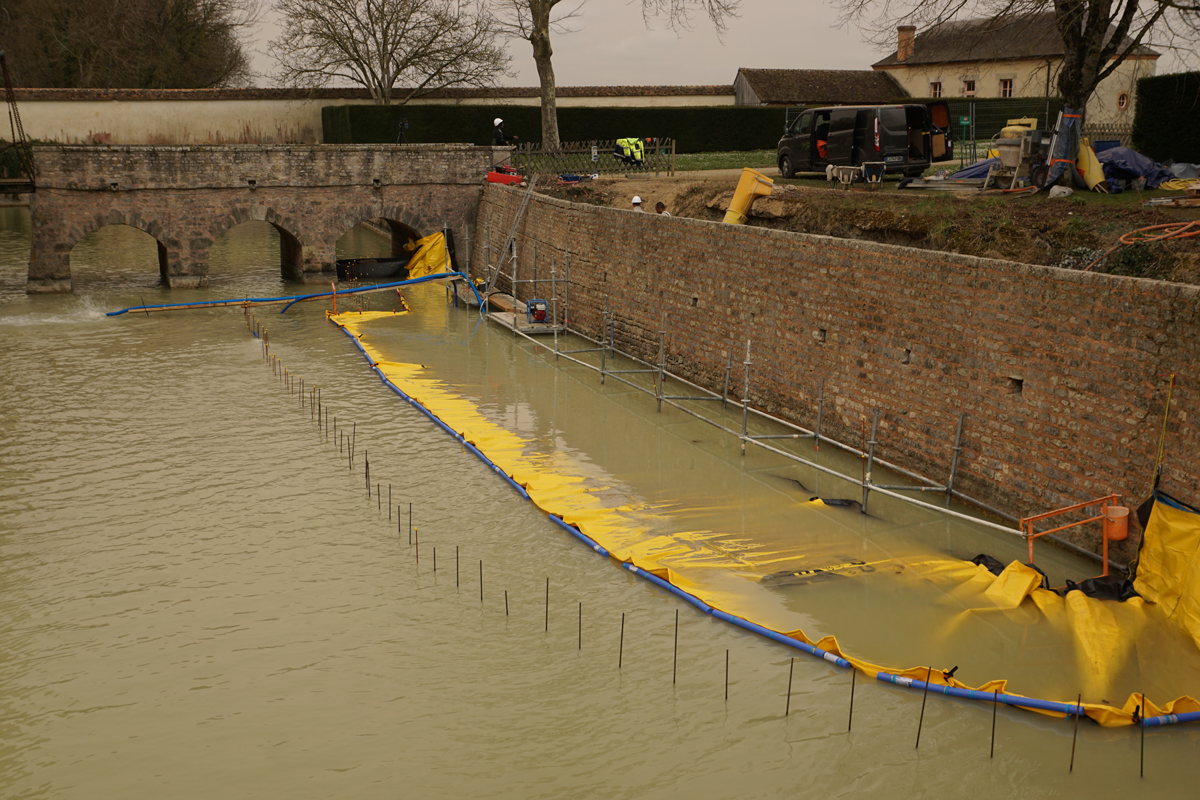

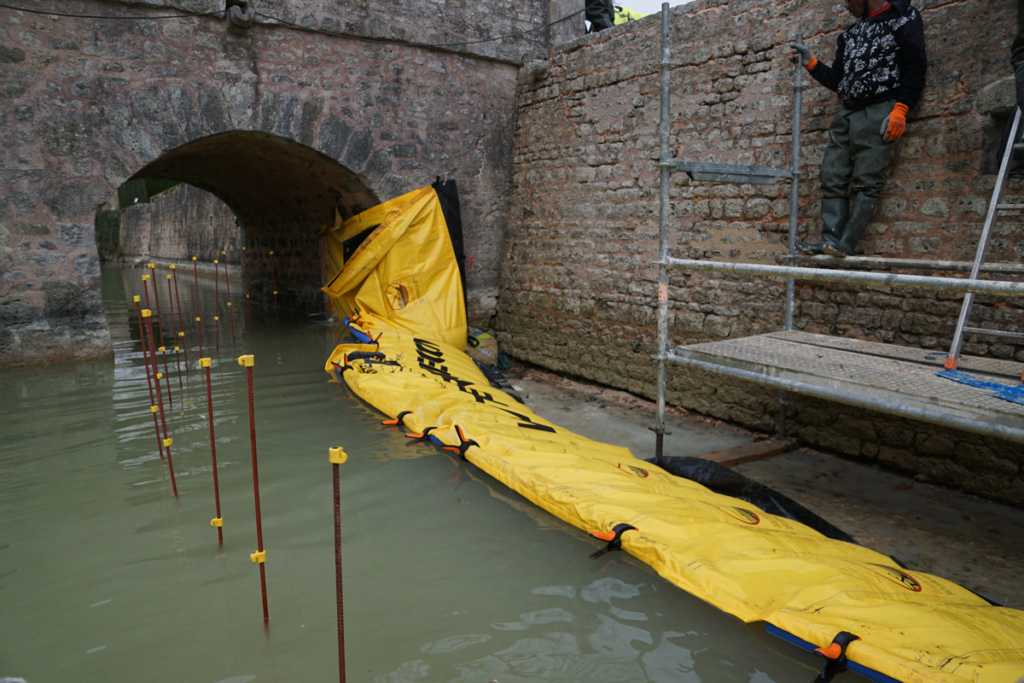

Batardeau souple installé dans les douves du château de Chamerolles avant pompage, vue depuis le pont Levi
Vue d’ensemble depuis le pont Levi avant pompage : charnière côté échafaudage, bord de crête visible en bleu et piquets qui marquent le bord d’attaque.

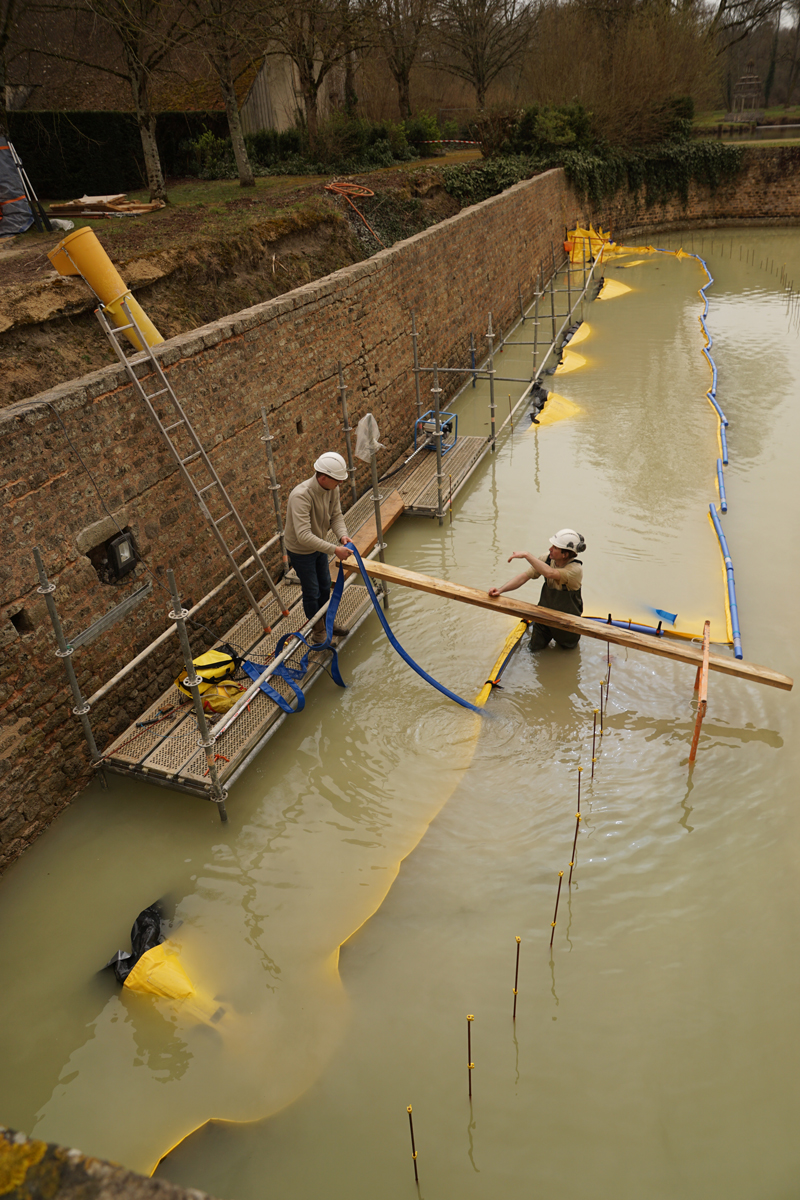

Tuyau d’évacuation de pompe franchissant la crête d’un batardeau souple dans les douves du château
Installation du tuyau d’évacuation fixé sur une planche franchissant la crête du batardeau, appuyée sur des traîneaux de chantier.

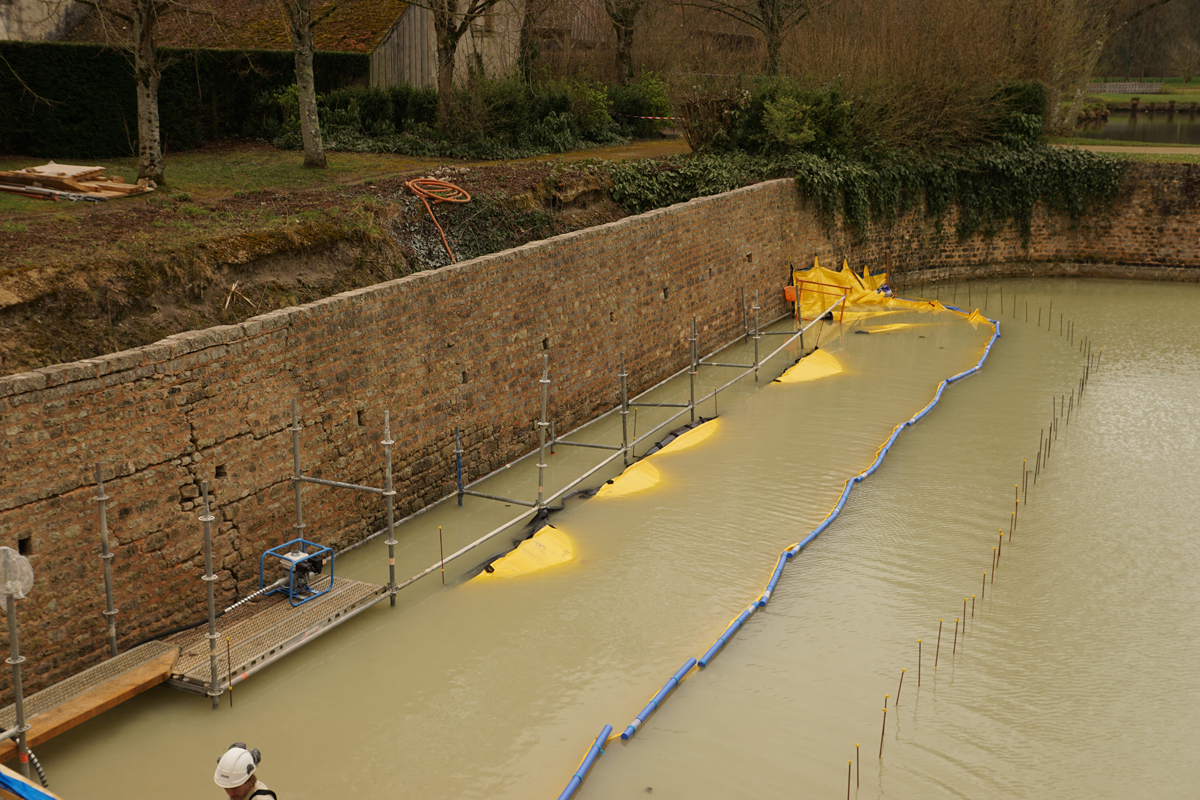

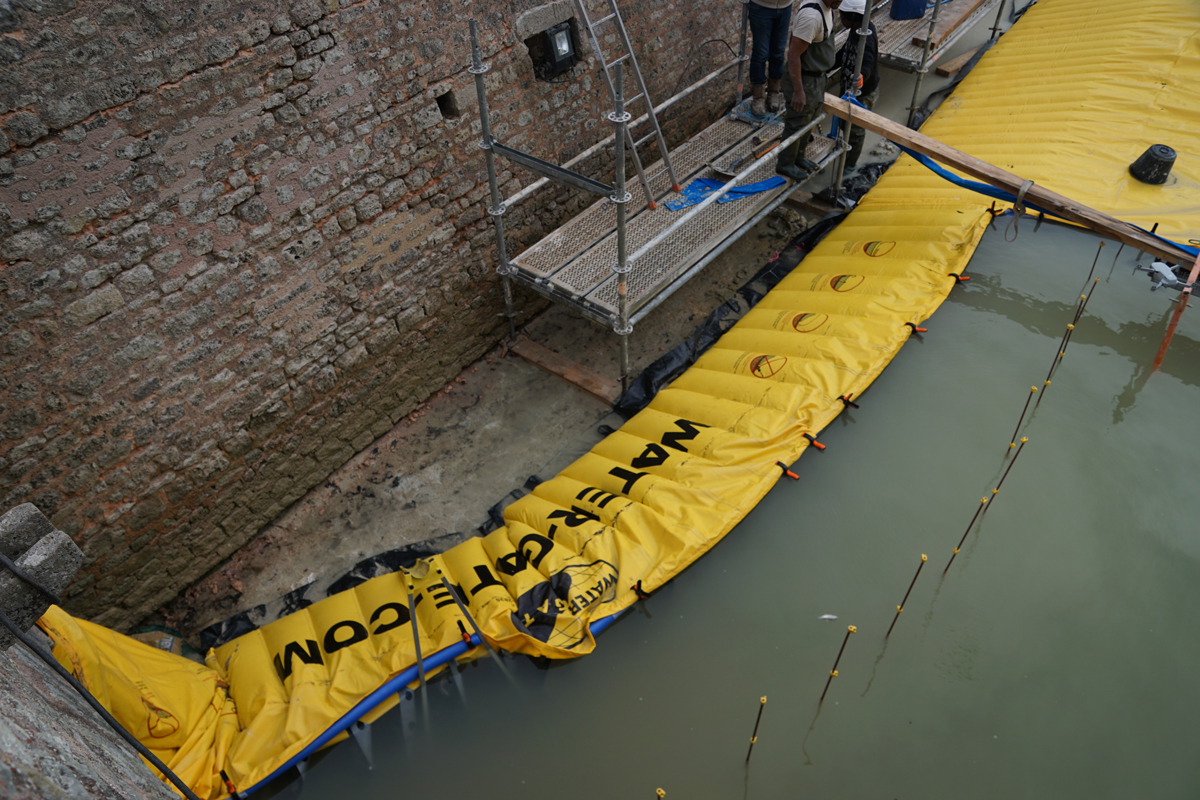

Pompage des douves avec batardeau souple, niveau d’eau en baisse côté zone de travaux
Début du pompage : le niveau d’eau baisse côté chantier, la crête du batardeau est désormais hors d’eau.

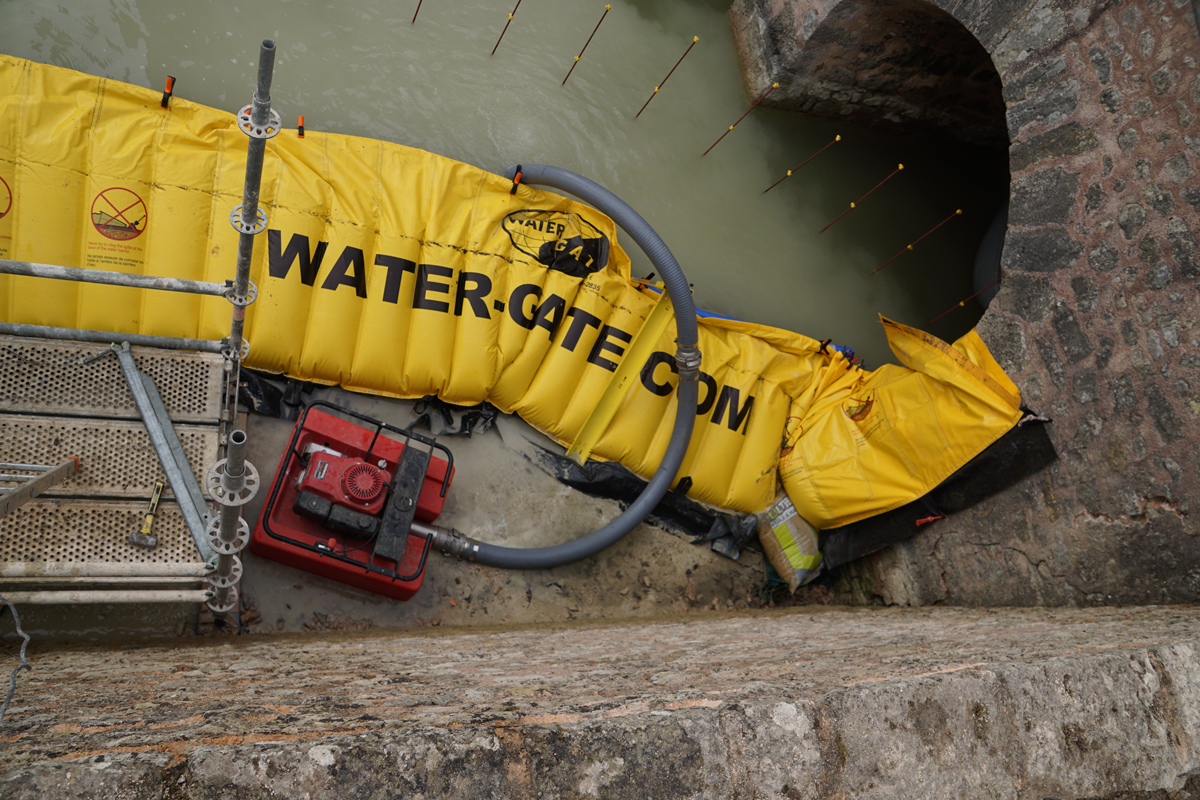

Pompe flottante d’appoint et charnière de batardeau souple posée sur le sol dans les douves du château
Zoom sur la pompe flottante d’appoint côté pont Levi, avec charnière de batardeau entièrement posée sur le sol.

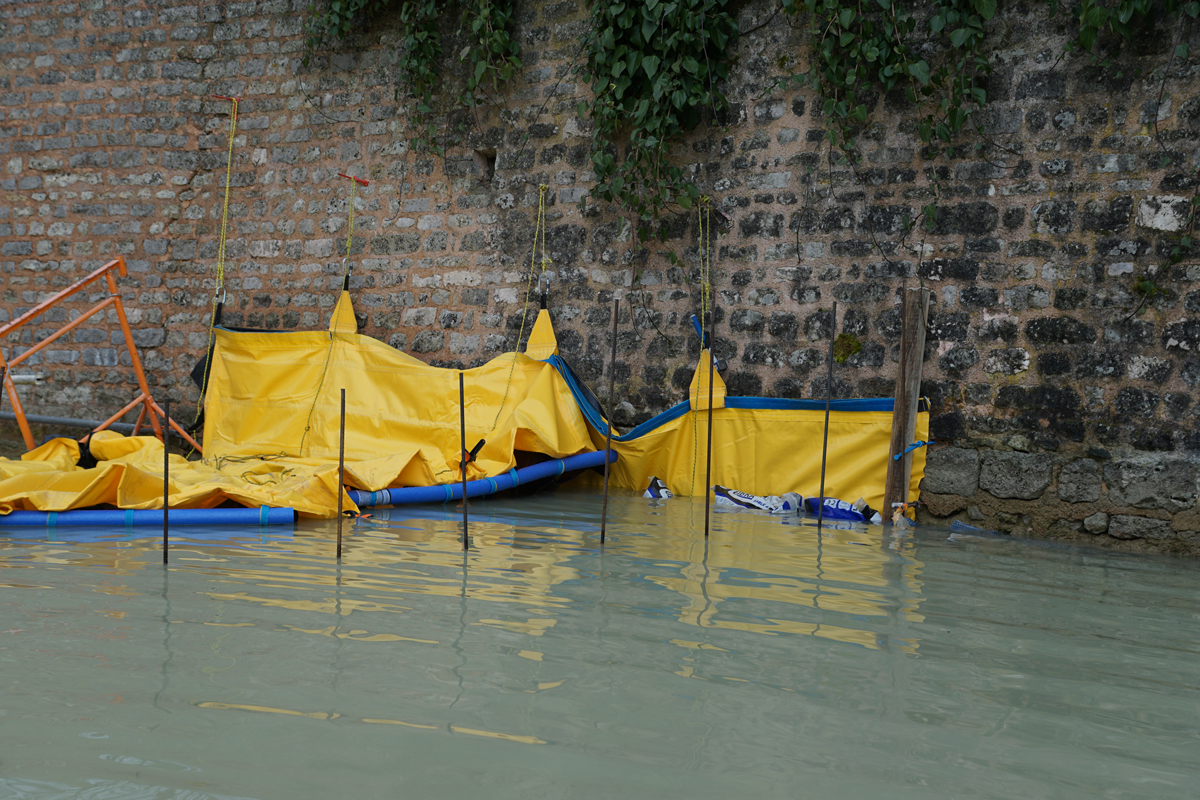

Batardeau souple partiellement rempli montrant la ligne d’eau et la toile en pression dans les douves du château
Vue aval : ligne d’eau visible sur le batardeau partiellement rempli (≈2/3), avec toile en pression et marge flottante en surface.

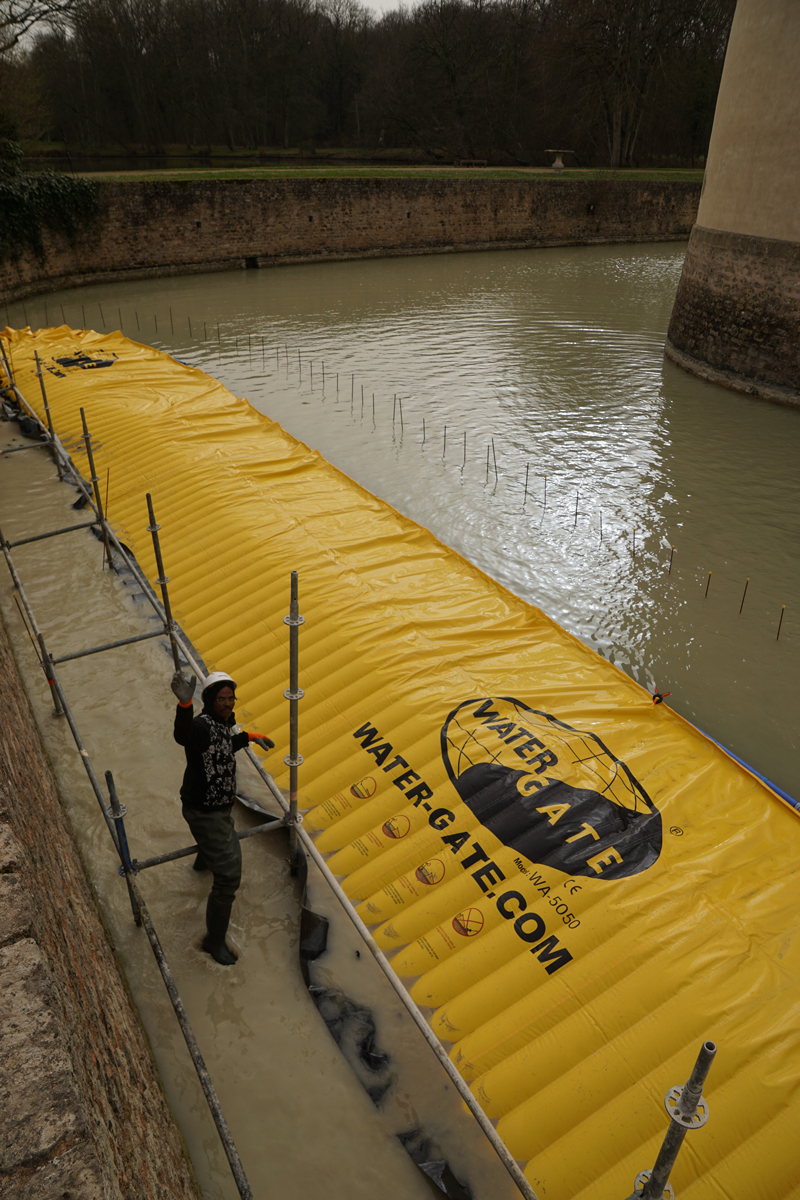

Jonction entre deux batardeaux Water-Gate WA-2835 et WA-5050 dans les douves du château
Vue depuis le pont : jonction entre WA-2835 et WA-5050, avec crête plus éloignée de la charnière pour une rétention accrue.

Données techniques du chantier

Localisation

• Chilleurs-aux-Bois (Centre-Val de Loire), France

• Cours d'eau : Douves du château de Chamerolles

• Contexte : Monument historique

Dispositif

• Modèles : 2 WA-5050 + WA-2835

• Longueur installée : 39.1 m

• Implantation : En U

• Blocage : Échafaudage

Hydraulique

• Hauteur de rétention maximale installée : 127 cm

• Profondeur à l'installation : 110 cm

• Type de variation : naturelle (pluie, étiage)

• Variation de niveau : stable (± <10 cm)

Gestion du flux

• Dérivation : Sans dérivation

• Pompes : Pompage ≈ 230 m³/h

Sol

• Nature du fond : Limon / vase

• Géométrie : Douves

• Pente : > 3 % → forte

• Contraintes logistiques : Site en exploitation

Environnement

• Objectif : Entretien / maintenance d’ouvrage

Retour technique - MegaSecur

“Lors du pompage, une voie d’eau inattendue a été révélée sous une portion du mur (terrier / galerie). Le périmètre des travaux a été élargi et la fuite colmatée avant d’atteindre l’assec complet : en douves, la réalité hydraulique sous l’eau réserve souvent des surprises.”

Équipe MegaSecur.Europe

Chantier réalisé par : LEFEVRE CENTRE OUEST
