Slide megasecureurope fm certification Water-Gate© Serie WL39 | Cuenca de prueba del Ejército de EE. UU. Slide pruebas de inundación aprobación fm megasecur watergate Diagrama de instalación de las pruebas barreras móviles | Apoyado en 2 paredes. Slide preparación de prueba de inundación fm aprobación megasecureurope Implementación de la barrera Water-Gate© | Ángulos de 90 ° y 63 °. Slide preparación de protección contra inundaciones para la certificación megasecureurope Implementación de la presa flexible sobre una pared de soporte | Sin anclaje. Slide esquina de protección contra inundaciones Presa flexible Water-Gate © llena de agua en la otra pared de soporte. Slide principio certificación de prueba de inundación megasecureurope Vista del generador de olas | Ejército de los EE. UU. Slide prueba de inundación, ondas de resistencia Prueba de resistencia al deslizamiento con olas fuertes y bajo nivel de agua. Slide prueba de inundación de resistencia a la corriente Prueba de mantenimiento con corriente fuerte paralela. Slide principio de la protección de prueba inundación aprobación fm Dispositivo de pruebas de impacto | Ejército de EE. UU.

Pruebas de certificación GM Flobal | Centro de investigación y desarrollo del Ejército de EE. UU. (ERDC)

flood Vicksburg USA

US Army Corps of Engineers
Halls Ferry Rd, Vicksburg, MS, USA
32.346044, -90,833846
Dimensiones probadas1. Tiempo de instalación
2. Reutilización
3. Impacto ambiental
4. Sellado y la estabilidad a 30 %, 60 % y 100 % de la capacidad de la presa
5. Resistencia a las olas a 60 %, 80 % y 100 % de la capacidad de la presa
6. Resistencia a las corrientes paralelas
7. Resistancia a los choques (impactos de troncos)
8. Resistencia al desbordamiento (120 % de la capacidad de la presa).
Longitud desplegada40 m (x 3 veces)
Material2 barreras WL 3950 + 1 barrera WL3930
2 barreras WL 5050 + 1 barrera WL5030
2 barreras WL 6050 + 1 barrera WL6030
Altura de protección100 cm | 127 cm | 152 cm
Puesta en marcha2 personas
MontajeApoyado sobre 2 estribos paralelos separados 9 metros entre sí
LugarVicksburg, EE. UU.
protección contra inundaciones us army megasecureurope



El protocolo de prueba fue desarrollado por la sociedad FM Approvals.
Approval Standard for Flood Abatement Equipement | Class Number 2510

El sitio de prueba se configuró específicamente para las experiencias innovadoras de lucha contra las inundaciones para construir diques contra dos estribos de paredes con una apertura de 30 pies (9,1 m) entre las paredes.
Se colocó una huella de zona de prueba geométrica en el suelo de hormigón y todos los dispositivos debían respetar esta huella. Un lado de la huella toca la pared de hormigón en un ángulo de 90 grados, y el otro lado es contiguo a la pared de hormigón en un ángulo de 63 grados. El propósito de tener dos ángulos diferentes es simular la variabilidad geométrica del mundo real y demostrar la constructibilidad y flexibilidad geométrica del producto de cada proveedor. Además, la geometría asimétrica permite la variabilidad de la carga de onda durante las pruebas hidrodinámicas, y causa una corriente aparente a lo largo de la pared de 63 grados.

principio de la protección de prueba inundación aprobación fm

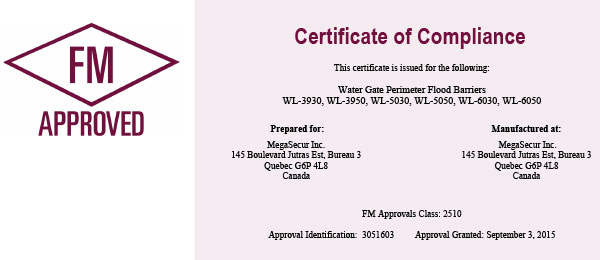

Las barreras Water-Gate obtuvieron su certificado de conformidad el 3 de septiembre de 2015.
Hasta ahora, ¡solo 3 sistemas móviles en el mundo han sido certificados por FM Approval!
