Project Description

# 6 | Ataguía en forma de U | Ríos

Le bord d'attaque est maintenu hors de l'eau pour éviter que le barrage ne se remplisse avant la fin de la mise en place.
Vue aérienne. Installation Water-Gate©en U | Installation en rivière parallèle au courant.
Vue amont. Installation Water-Gate©en U | Installation en rivière parallèle au courant.

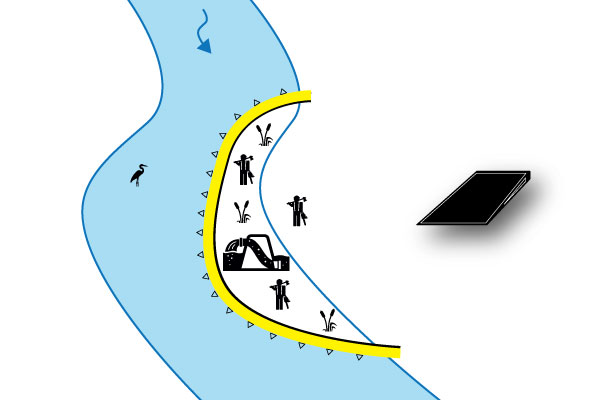

Instalación paralela a la corriente de agua o ataguía en forma de U

Es la instalación de preferencia para el acondicionamiento de los márgenes y las obras que solo utilizan una parte del río | Ríos que no se pueden bloquear por completo.

ataguía paralela al río

¿Cómo realizar la instalación?
Las etapas de la maniobra

  1. Preparación del área de instalación
    Retirar objetos puntiagudos, quitar lodo / jarrón del río, colocar rocas o sacos de arena si el suelo está resbaladizo para aumentar las fuerzas de fricción, instalar topes aguas abajo si la corriente es fuerte, colocar las bolsas de lastre aguas arriba para la maniobra, limpiar las orillas del río.
  2. Preparación en el margen
    Desenrollar las ataguías flexibles, desplegarlas y fijarlas entre sí.
  3. Posicionamiento en el río
    Tire de las ataguías preinstaladas hasta la ubicación deseada manteniendo el borde de ataque fuera del agua.
    Coloque la ataguía como desee (L o U o en diagonal).
  4. Inmersión
    Sumergir el borde de ataque hasta el fondo del agua.
    Mantenerse de pie sobre el borde de ataque hasta la presurización de la ataguía.
  5. Amarradero
    Asegure los anillos metálicos del borde de ataque con estacas para facilitar la colocación hasta que la ataguía flexible esté presurizada.
  6. Lastrado
    Lastrar el borde de ataque con sacos de lastrado o piedras recogidas de la corriente de agua.
  7. Securización
    Si los márgenes son verticales, amarrar los extremos de la ataguía para que no caigan al agua.
  8. Drenaje del área de trabajo
    Empiece a bombear el espacio a deshidratar.
Batardeau en U - Zone chantier - Vue depuis le pont vers l'amont
Batardeau en U - Zone chantier - Vue depuis la rive gauche
Batardeau en U - Zone chantier - Vue depuis l'amont
