#8 | La instalación en el umbral – vertedero

¿Cómo desviar rápidamente una brizna de agua para realizar un trabajo?

La instalación se puede realizar desde la orilla o en una sección del umbral.

Esta instalación se caracteriza por:

  • una desviación parcial de la corriente
  • una altura de hoja bastante baja

La altura de la ataguía flexible depende del perfil del umbral, es decir el ancho de su cresta y la pendiente del paramento aguas arriba.

Ataguías flexibles Water-Gate©. Esquema de una instalación en el umbral de un río | Aliviadero. Caso # 7

Colocación de ataguías flexibles en el umbral

  • La superficie del umbral suele ser extremadamente resbaladiza. Antes de colocar la ataguía, se colocan troncos de grava o piedras grandes en el umbral para aumentar las fuerzas de fricción (al menos 1 bolsa cada 2 m).
  • Si la corriente es realmente demasiado fuerte, se colocarán puntos de anclaje en la bisagra para evitar que la ataguía resbale.
  • El borde de ataque de la ataguía debe, en principio, superar el paramento aguas arriba del umbral. Lastramos el borde de ataque para evitar que la corriente levante la lona y luego se filtre por debajo de la ataguía.
Colocación de una ataguía flexible sobre un antepecho de cresta ancha. Lastre del borde de ataque y saco de arena debajo de la ataguía para reforzar las fuerzas de fricción.
Lastre del borde de ataque de una ataguía WA-6050. Umbral de Doubs en Dole du Jura.
Ataguía Water-Gate© WA-6050, cuyo extremo muere en un umbral plano de baja pendiente.

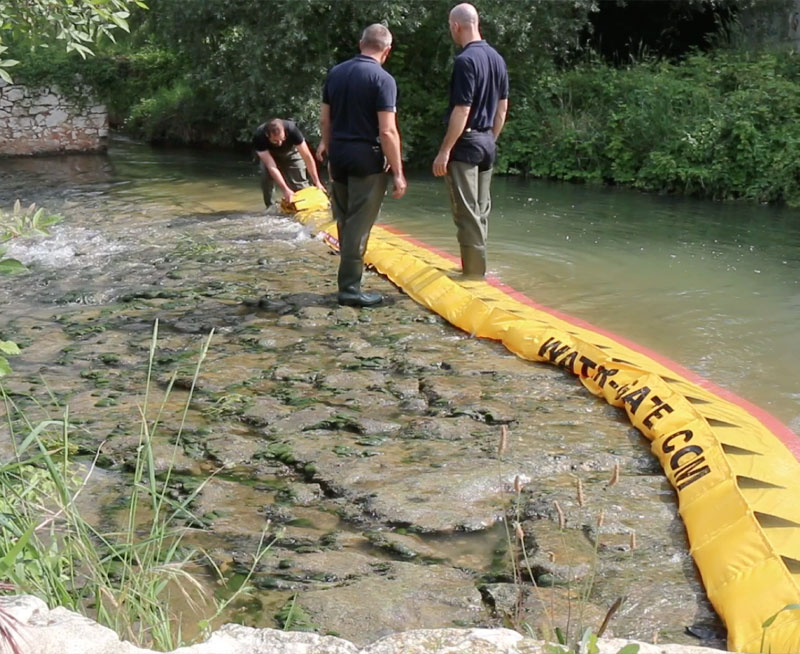

¡Cómo secar el umbral de un río en 3 minutos! Modelo WL-06 con balasto integrado.
